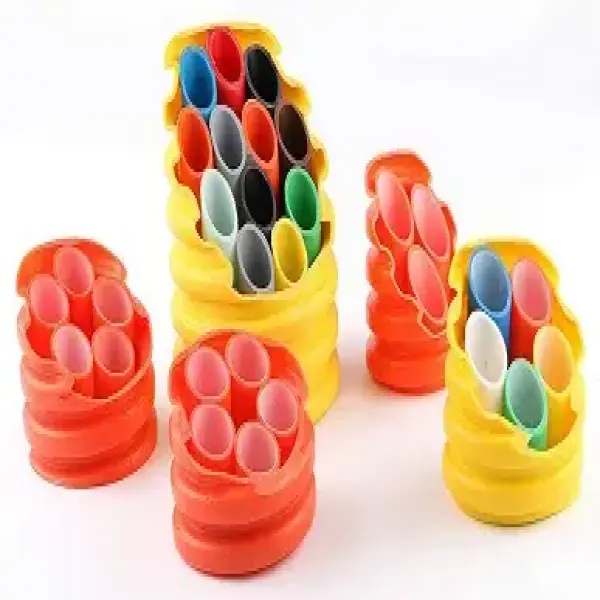

Ống đa lõi tên gọi khác là ống tổ hợp, tên tiếng Anh Corrugated Optical Duct (COD), cấu tạo gồm 2 phần
- Lớp vỏ ngoài là ống nhựa xoắn HDPE
- Các lõi bên trong là ống nhựa thẳng.
Ống đa lõi được sản xuất bằng nguyên liệu HDPE đồng nhất cả lớp trong và lớp ngoài. Ống bên ngoài với cấu tạo gân xoắn giúp cho ống có khả năng chịu tải nẽn cao nhưng vẫn mềm dẻo, linh hoạt vòng tránh những vật cản như hố ga, gốc cây trong quá trình lắp đặt
Ống bên trong là ống nhựa thẳng, mặt trong của ống có tráng lớp silicon giúp giảm thiểu ma sát giữa thành ống với vỏ cáp trong quá trình kéo cáp. Điều này, giúp hạn chế hư hỏng cáp, hạn chế mối nối cáp do có thể bố trí các hố ga cách xa nhau. Thực tế thi công, có thể bố trí khoảng cách giữa các hố ga lên tới 2km mà vẫn có thể kéo và luồn cáp an toàn.
Thông số kỹ thuật
d1: đường kính trong
d1: đường kính ngoài
t: độ dày ống trong
D1: đường kinh trong
D2: đường kinh trong
p: bước ren ống ngoài
| Stt | Mã | Ống trong | Kích thước ống trong (mm) | Kích thước ống ngoài (mm) | Độ dài cuộn ống (m) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Mặt cắt | Số ống | d1 | t | d2 | D1 | D2 | p | |||
| 1 | 283000 |  | 3 | 28 ± 1 | 2,5 ± 0,5 | 33 ± 1 | 72 ± 2 | 93 ± 2 | 25,4 ± 1 | 700 |
| 2 | 323000 | | 3 | 32 ± 1 | 3,0 ± 0,5 | 38 ± 1 | 80 ± 2 | 100 ± 2 | 25,4 ± 1 | 700 |
| 3 | 363000 | | 3 | 36 ± 1 | 3,0 ± 0,5 | 42 ± 1 | 90 ± 2 | 110 ± 2 | 25,4 ± 1 | 600 |
| 4 | 503000 | | 3 | 50 ± 1 | 4,0 ± 1,0 | 59 ± 2 | 125 ± 2 | 160 ± 4 | 35,4 ± 1 | 150 |
| 5 | 284000 |  | 4 | 28 ± 1 | 2,5 ± 0,5 | 33 ± 1 | 80 ± 2 | 100 ± 4 | 25,4 ± 1 | 700 |
| 6 | 324000 | | 4 | 28 ± 1 | 3,0 ± 0,5 | 33 ± 1 | 90 ± 2 | 110 ± 2 | 25,4 ± 1 | 600 |
| 7 | 364000 | | 4 | 36 ± 1 | 3,0 ± 0,5 | 42 ± 1 | 90 ± 2 | 110 ± 2 | 25,4 ± 1 | 600 |
| 8 | 285000 |  | 5 | 28 ± 1 | 2,5 ± 0,5 | 33 ± 1 | 90 ± 2 | 110 ± 2 | 25,4 ± 1 | 600 |
| 9 | 264361 |  | 5 | 4x26 ± 1 | 2,5 ± 0,5 | 31 ± 1 | 90 ± 2 | 110 ± 2 | 25,4 ± 1 | 600 |
| 1x36 ± 1 | 3,0 ± 0,5 | 42 ± 1 | ||||||||
| 10 | 218341 |  | 5 | 8x21 ± 1 | 2,0 ± 0,5 | 25 ± 1 | 90 ± 2 | 110 ± 2 | 25,4 ± 1 | 600 |
| 1x34 ± 1 | 3,0 ± 0,5 | 40 ± 1 | ||||||||
Lựa chọn ống
Chọn ống luồn cáp phải thỏa mãn tiêu chuẩn đường kính của cáp không lớn hơn 80% đường kính trong của ống trong. Xem chi tiết ở bảng dưới:
| Kích thước ống trong (mm) | Đường kính tối đa cáp quang (mm) | |
|---|---|---|
| d1 | d2 | |
| 21 | 25 | 16,8 |
| 26 | 31 | 20,8 |
| 28 | 33 | 22,4 |
| 32 | 38 | 25,6 |
| 36 | 42 | 28,8 |
| 50 | 59 | 40,0 |
Cấu trúc mã sản phẩm
264361
| 26 | 4 | 36 | 1 |
| 4 ống trong có đường kính 26 | 1 ống trong có đường kính 36 | ||
Ống đa lõi/ống tổ hợp với mã 264361 kích thước ống ngoài là 90/110, bao gồm 4 ống đường kính trong 26mm có thể dùng kéo cáp quang đường kính tối đa 25,8mm. Có 1 ống đường kính trong 36mm có thể luồn cáp quang đường kính tối đa 28,8mm
Phụ kiện

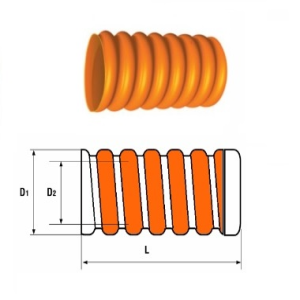

Măng sông nối ống
Bộ măng sông nối ống được sử dụng để nối 2 ống đa lõi với nhau. Măng sông bao gồm:
- Măng sông nối ống trong
- Hai nửa máng nối nối cố định ống ngoài
- Bộ bulông dùng bắt chặt 2 nửa máng nối với nhau
Nối ống với hố ga
Sử dụng để nối ống đa lõi/ống tổ hợp với hố ga đảm bảo tính thẩm mỹ và kín nước.
Đầu bịt ống
Sử dụng để bịt các đầu ống trong, ngoài khi chưa sử dụng, tránh đất, cát, côn trùng hoặc nước chui vào ống
Có hai loại đầu bịt là đầu bịt ống trong và loại cho ống ngoài.
Dụng cụ cắt vỏ ngoài
Dụng cụ được sử dụng để cắt lớp vỏ ống ngoài khi nối 2 ống đa lõi với nhau hoặc nối ống với hố ga.
Dụng cụ nối ống
Bộ dụng cụ dùng để hỗ trợ việc nối 2 ống đa lõi với nhau, đảm bảo bền, kín khí cho mỗi nối
Bộ giá đỡ ống
Sử dụng trong quá trình rải ống đa lõi, tránh ống vị vặn xoắn, gập gẫy trong quá trình lắp đặt
